| 品牌：TONTEK | 型号：TTP229-LSF | 类型：逻辑IC |
| 封装：SSOP28 |

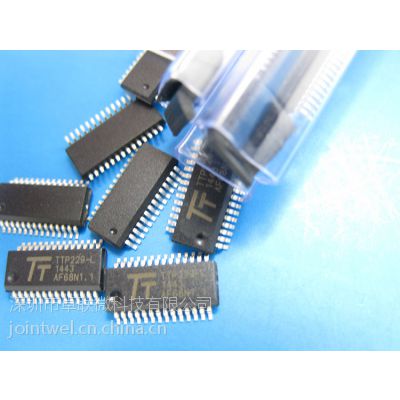

型号: TTP229-LSF
品牌: TONTEK
封装: SSOP28
年份: 18+
属性: 16键/8键触摸检测IC
16键/8键触摸检测IC
概述
TTP229 TonTouchTM IC是一款使用电容感应式原理设计的触摸芯片。此芯片内建稳压电路供触摸传感器使用，稳定的触摸效果可以应用在各种不同应用上,人体触摸面板可以通过非导电性绝缘材料连接，主要应用是以取代机械开关或按钮,此芯片可以独立支持8个触摸键或16个触摸键.
特点
工作电压：2.4V~5.5V（启用内建稳压电路）
2.0V~5.5V（禁用内建稳压电路）
可外部选择启用/禁用内建稳压电路功能
待机电流
3V电压，低速采样率8Hz的睡眠模式下：
启用内部稳压器，待机电流
=> 16键模式下典型值2.5uA
=> 8键模式下典型值2.0uA
禁用内部稳压器，待机电流
=> 16键模式下典型值2.5uA
=> 8键模式下典型值2.0uA
提供Option选择8键或16键模式.
提供8个直接输出独立端口,***于8键直接输出模式下
具有两种串行输出方式，可以应用在8个和16个键模式
包括2-线串行模式和I2C通讯模式
TTP229-LSF为I2C输出通讯
TTP229-BSF为2线串行输出通讯
8个直接输出端口可以选择不同输出类型（CMOS/OD/OC具有高/低电平有效） 2-线串行模式可option选择高电平有效或低电平有效
提供option选择多键或单键有效功能
提供两种采样率，睡眠模式下采样率8Hz，快速采样率 64Hz
具有Option选择有效键输出时间大约为80秒.
灵敏度可由外部电容（1~50pF）调节
上电后需要0.5秒稳定时间
在此期间内请勿触摸按键面板，所有的功能触摸也无效.
自动校准
当所有按键在一段时间内没有被触摸到时,芯片系统重新校准时间约为4.0秒
应用
广泛的消费电子产品
按钮取代
深圳旭显科技有限公司专业代理台湾通泰TONTEK触摸IC全系列,原厂直销,货源稳定,能提供技术支持+方案开发,热卖型号有：
TTP222: 1~8键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V。
TTP223:单键触摸IC方案，超小封装，高灵敏度，多种方案可选
TTP233B-HA6: 单键触摸IC专用移动电源方案。
TTP224: 2~4键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.4~5.5V。
TTP225: 1~8键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V,可编程
TTP229: 8~16键触摸IC方案，多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V,支持IIC/TT介面。
应用
..消费类电子产品玩具小家电
..薄膜或按钮及普通开关的替代者
