| 系列：TTP | 品牌：TONTEK | 型号：TTP224N-CO8 |
| 类型：其他IC | 功率：标准 | 用途：家电产品 |

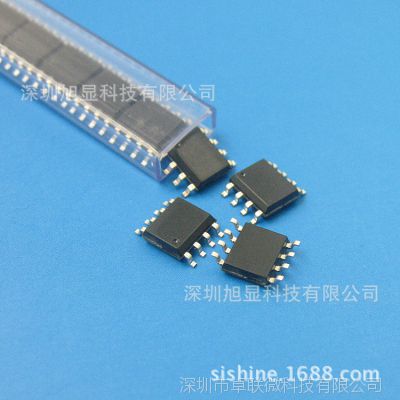

| 封装：SOP8 | 特色服务：无 | 产品说明：2键电容触摸感应芯片 |
| 货号：TTP224N-CO8 | 是否跨境货源：否 | 包装：管装 |
概述(TTP224 2/4键触摸感应)
TTP224/TTP224N TonTouchTMIC是一款使用电容式感应原理设计的触摸IC,此款IC内建稳压电路给触摸感测器使用,稳定的感应方式可以应用到各种不同电子类产品.面板介质可以是完全绝源的材料,专为取代传统的机械结构开关或普通按键而设计.提供4个触摸输入端口及4个直接输出端口.
特点
工作电压2.4V~5.5V
可以由外部Option选择是否启用内部稳压电路功能.
工作电流@VDD=3V无负载时:
低功耗模式下典型值2.5uA
快速模式下典型值9uA
@VDD=3V工作电压:
在快速模式下KEY最快响应时间为100ms,低功耗模式下为200mS于TTP224
在快速模式下KEY最快响应时间为60ms,低功耗模式下为160mS于TTP224N
各KEY灵敏可以由外部电容进行调节(0~50pF).
提供LPMB端口选择快速模式或低功耗模式.
提供直接输出模式,触发模式,开漏输出,CMOS高电平有效或低电平有效输出,经由
TOG/AHLB/OD端口选择.
提供两个无二极管保护的输出端口TPQ0D，TPQ2D***于低电平有效.
提供MOT1, MOT0端口选择有效键最长输出时间:120秒/64秒/16秒/无穷大
上电后约有0.5秒的系统稳定时间,在此期间内不要触摸Touch PAD,且触摸功能无效
有自动校准功能，当无按键被触摸时，系统重新校准周期约为4.0秒
应用
消费类电子产品
薄膜或按钮及普通开关的取代
-------------------------------------------------------------------------------------------
台湾通泰TONTEK触摸检测IC全系列,原厂直接渠道,供货稳定，能提供技术支持+方案开发,热卖型号有：
TTP222：1~8键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V。
TTP223：单键触摸IC方案，超小封装，高灵敏度。
TTP224：1~4键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.4~5.5V。
TTP226：1~8键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V。
TTP229：1~16键触摸IC方案，多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V, 支持IIC/2线串行TTP233：单键触摸IC，SOT23-6封装，内置LDO，超宽电压高灵敏度；
TTP234：1~4键触摸IC，SOP16封装，TTP224升级版，更加灵敏和稳定；
TTP250~TTP255：带MCU 触摸IC，提供触摸方案开发+个性定做；
TTP258：2~10键触摸芯片，内置MCU，能编程，多种封装，能提供方案开发+个性定做；
TTP117： LED台灯用触摸驱动芯片
TTP932F/TTP932F1 LED恒流驱动IC
应用
..消费类电子产品
..薄膜或按钮及普通开关的替代者
更多其他型号集成电路和电阻电容、电感等无源器件，欢迎咨询！
由于电子商品的特殊性，有不同后缀不同封装，请买家事***定要和店主咨询，一般情况下以实物图
片为标准！
