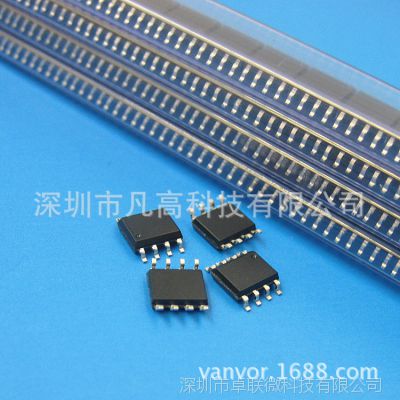

台湾通泰原厂原装TTP233D-RB6 单键单通道触摸感应IC

概 述
TTP233D-RB6 TonTouchTM 是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计, 触摸检测PAD 的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在DC 或AC 应用上的特性。

特 点

• 工作电压 2.4V ~ 5.5V


• 内建稳压电路提供稳定的电压给触摸检电路使用


• 内建低压重置(LVR)功能

• 工作电流 @VDD=3V﹐无负载，低功耗模式下典型值 1.5uA，值 3uA

• 输出响应时间大约为低功耗模式160ms @VDD=3V

• 可以由外部电容 (1~50pF) 调整灵敏度

• 稳定的人体触摸检测可取代传统的按键开关

• 提供低功耗模式

• 提供输出模式选择 (TOG pin)，可选择直接输出或锁存 (toggle) 输出

• 提供最长输出时间约16 秒(±35% @ VDD=3.0V)

• Q pin 为CMOS 输出﹐可由 (AHLB pin) 选择高电平输出有效或低电平输出有效

• 上电后约有0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止

• 自动校准功能，刚上电的8 秒内约每1 秒刷新一次参考值﹐若在上电后的8 秒内有触摸按键或8 秒后仍未触摸按键，则重新校准周期切换为4 秒。

应用范围
各种消费性产品
取代按钮按键

-------------------------------------------------------------------------------------------

台湾通泰TONTEK触摸检测IC全系列

价格优势、供货稳定，能提供技术支持，承接LED触摸台灯/小家电触摸方案开发！

• TTP223：单键触摸IC，超小封装/SOT23-6，高灵敏度,可提供直接模式和触发模式，一般用于台灯开关、移动电源、指纹锁、玩具等消费电子；

• TTP224：2~4键触IC,多种封装，高灵敏度，内置LDO,超宽工作电压2.4~5.5V，一般用于锂电子供电的智能硬件、穿戴设备、玩具及其他消费电子；

• TTP224B: TTP224升级版，抗干扰和稳定性能更优，提供2~4键触摸IC，高灵敏度和低功耗，内置LDO,超宽工作电压2.4~5.5V；

• TTP226：TTP222升级版，提供5~8键触摸IC，SSOP28封装，高灵敏度，内置LDO，超宽工作电压2.0~5.5V。

• TTP229：8~16键触摸IC，SSOP28封装，提供IIC或两线串行输出方式,超宽工作电压2.0~5.5V, 多用于触摸钢琴、学习机、智能门锁及密码柜等需要多键场合；

• TTP233：单键低功耗触摸IC，SOT23-6封装，内置LDO，超宽电压高灵敏度，TTP223升级版；

• TTP234：2~4键触摸IC，SOP16封装，更加灵敏和稳定；

• TTP250：提供1~8键输入，内置MCU，一般用于LED台灯触摸调光

• TTP255：带MCU 触摸IC，多用于触摸遥控器，能提供触摸台灯及小家电触摸方案开发；

• TTP258：2~10键触摸芯片，内置MCU，能编程，多种封装，提供台灯及小家电触摸方案开发；

• TTP259：16键触摸芯片，TTP229升级版，内置MCU能编程，一般用于多键工控及安防触摸方案；

• TTP111：单键LED台灯触摸调光，提供直插和贴片封装，可用于金属触摸；

• TTP117： 单键LED台灯触摸调光，提供直插和贴片封装，可用于金属触摸；

• TTP932F/TTP933：  LED恒流驱动IC，提供1.0A和1.***两种规格。
