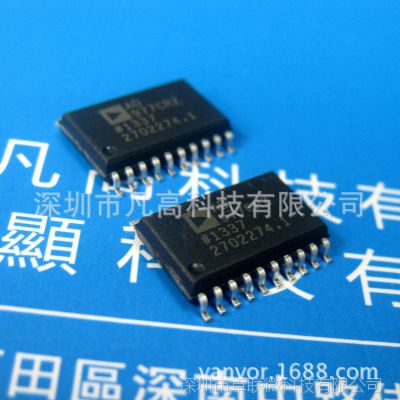

| 品牌：AD | 型号：AD977CRZ | 类型：其他IC |
| 功率：/ | 用途：16位模数转换器 | 封装：SO20 |
| 特色服务：/ | 产品说明：16位模数转换器 | 货号：AD977 |
全新进口原装ADI芯片全系列产品，型号齐全，价格优势，可接受订货，欢迎查询订购！
特点
快速16位ADC
100 kSPS的吞吐率-AD977
200 kSPS的吞吐速率，AD977A
5 V单电源供电
功率耗散100毫瓦***
掉电模式50？W
输入范围：
单极; 0 V-10 V，0 V-5 V和0 V-4 V
双极; ？10 V，≤5 V和？3.3伏
外部或内部2.5 V参考的选择
高速串行接口
片内时钟
20引脚小型DIP或SOIC封装
28引脚小型SSOP封装
（以上参数仅供参考，详细参数请参考PDF资料）
| 规格书 | |
| Rohs | Lead free / RoHS Compliant |
| 标准包装 | 1 |
| 一次读取的位数 | 16 |
| 采样率（每秒） | 100k |
| 数据接口 | Serial, SPI™ |
| 数字转换器 | 1 |
| 功耗（***） | 100mW |
| 电源电压源 | Analog and Digital |
| 操作温度 | -40°C ~ 85°C |
| 安装类型 | Surface Mount |
| 包/盒 | 20-SOIC (0.295, 7.50mm Width) |
| 供应商器件封装 | 20-SOIC W |
| 包装材料 | Tube |
| Number of Inputs and 型 | 3 Single-Ended, Unipolar; 3 Single-Ended, Bipolar |
| 包装 | 20SOIC W |
| 分辨率 | 16 Bit |
| 采样速率 | 100 ksps |
| 模拟量输入数 | 1 |
| 建筑 | SAR |
| 数字接口类型 | Serial |
| 输入类型 | Voltage |
| 极性输入电压 | Unipolar|Bipolar |
| 信噪比 | 83(Min) dB |
| 标准包装 | Rail / Tube |
| ADC的数量 | 1 |
| 典型的单电源电压 | 5 |
| 积分非线性误差 | ±3LSB(Typ) |
| 包装宽度 | 7.6(Max) |
| ***工作温度 | -40 |
| 安装 | Surface Mount |
| PCB | 20 |
| ***功率耗散 | 100 |
| 欧盟RoHS指令 | Compliant |
| 差分输入 | No |
| 电压电源 | Analog and Digital |
| 输入电压 | 4V/5V/10V|±3.3V/±5V/±10V |
| 供应商封装形式 | SOIC W |
| 标准包装名称 | SOIC W |
| 转换器类型 | General Purpose |
| ***工作温度 | 85 |
| ***单电源电压 | 5.25 |
| 输入信号类型 | Single-Ended |
| 包装长度 | 13(Max) |
| 引脚数 | 20 |
| 最小单电源电压 | 4.75 |
| 包装高度 | 2.35(Max) |
| 微分非线性 | ±2LSB(Typ) |
| 参考电压 | Internal|External |
| 铅形状 | Gull-wing |
| 位数 | 16 |
| 安装类型 | Surface Mount |
| 数据接口 | Serial, SPI™ |
| 采样率（每秒） | 100k |
| 供应商设备封装 | 20-SOIC W |
| 封装 | Tube |
| 工作温度 | -40°C ~ 85°C |
| 输入数目和类型 | 1 Single-Ended, Unipolar; 1 Single-Ended, Bipolar |
| 转换器数量 | 1 |
| 封装/外壳 | 20-SOIC (0.295", 7.50mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 13 x 7.6 x 2.35mm |
| 身高 | 2.35mm |
| 长度 | 13mm |
| ***工作温度 | +85 °C |
| ***工作温度 | -40 °C |
| 包装类型 | SOIC |
| 电源类型 | Single |
| 典型的单电源电压 | 5 V |
| 宽度 | 7.6mm |
| 工作电源电压 | 5 V |
| 转换速率 | 100 kSPs |
| 工厂包装数量 | 37 |
| ***功率耗散 | 100 mW |
| 系列 | AD977 |
| 安装风格 | SMD/SMT |
| 通道数 | 1 Channel |
| 接口类型 | Serial |
| 封装/外壳 | SOIC-20 |
| 信噪比 | 85 dB |
| RoHS | RoHS Compliant |
| 功率耗散 | 100 W |
| 工作温度范围 | -40C to 85C |
| 元件数 | 1 |
| 采样速率 | 100 KSPS |
| 工作温度分类 | Industrial |
| 输入极性 | Unipolar/Bipolar |
| Dual Supply Voltage (Typ) | Not Required V |
| 电源要求 | Analog and Digital |
| Dual Supply Voltage (Min) | Not Required V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 4.75 V |
| 单电源电压（***值） | 5.25 V |
| 单电源电压（典型值） | 5 V |
