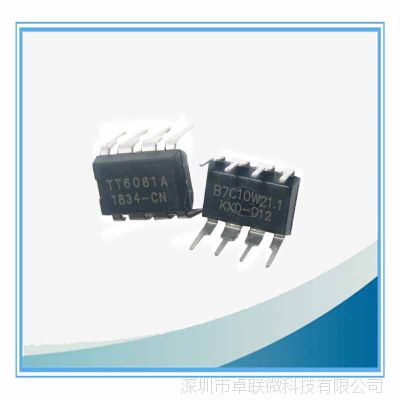

| 品牌：TONTEK | 型号：TT6061 | 类型：其他IC |
| 用途：调光芯片 | 封装：DIP | 系列：标准 |
| 功率：标准 | 批号：2018+ | 特色服务：标准 |
| 产品说明：触摸调光IC | 包装：管装 |
TT6061是一款触摸式开关电路，多用在灯具上。
一、概述（General Description）
TT6061 IC是CMOS制作的两段式（ON/OFF功能）,成电路。手触摸一次，灯会按照开----关-----开----关……的模式循环。芯片采用8脚双列直插式塑料封装或者8脚COB封装。触摸灯电路集合了电源电路、振荡器、检零电路、触摸控制电路、记数电路、上电复位电路、调相触发电路等。
三、特性（Features）
1. 无机械式的开关装置。
2. 高灵敏度、稳定性佳以及高电容负载（当人体50PF时，灯具负载为800PF）。
3. 周边元件少。
4. 驱动LAMP、节能灯、荧光灯、环形灯管等光源。
5. 马达、风扇、其它电器等的控制。
三、动作原理
在电路图一中，R2、D1、ZD1、C3组成简单的电阻降压半波整流稳压电路，输出约6.8V直流电给芯片使用。交流同步信号（50HZ或者60HZ）经过R6降压给IC使用。
当人手触摸金属片时（IC第4脚为触摸端，金属片可以与台灯外部金属外壳连接），人体感应的杂波信号经过C4、C5、54处理加至到IC的第4脚（TI），该芯片经过内部处理后，从第8脚（AT）输出控制信号，使双向可控硅导通，灯泡点亮。***次导通角度为，灯泡为最亮；当人手***次触摸时，IC8脚的控制信号消失，可控硅在交流电过零位时截止，灯泡熄灭。第三次用手触摸时，IC的8脚又输出触发控制信号，可控硅又导通，灯泡发出亮光……连续触摸，灯光会按照上述过程循环变换。
由于电子商品的特殊性，有不同后缀不同封装，请买家事***定要和店主咨询，一般情况下以实物图片为标准！
1、发货时间：周1到周6，每天16：00前付款，品种≤5种，一般当日发货，若有特殊情况客服会另外告知！
2、***全新原厂原包装正品
3、客服不在线，也可直接拍下。
4、如果需要发票，拍的时候请务必在“给卖家留言”那里备注开票单位。
5、发货会附带发货清单+收据。
6、运费会体现在收据中。
为避免运输途中造成货物损坏给您带来的损失,请您在收到货物时当着快递公司人员的面认真检查,如果发现货物损坏、数量不足或货不对板,请勿签收,并马上与我们联系沟通,以便更好的解决问题！
