| 系列：参考规格书 | 品牌：Dialog | 型号：DA14580 |
| 类型：射频IC | 功率：2.4 GHz | 用途：智能穿戴式设备、蓝牙手表、无线键盘、无线鼠标、平板电脑、手机、笔记本电脑 |
| 封装：QFN40 | 批号：2018+ | 特色服务：提供Dialog 全系列蓝牙芯片 |
| 产品说明：QFN40 | 货号：DA14580 | 是否跨境货源：否 |
| 包装：卷带 |

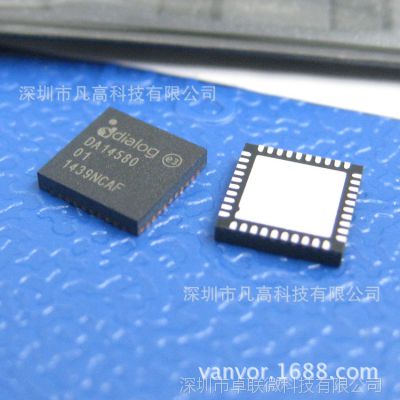

DA14580-01AT2蓝牙4.0芯片 BLE芯片Dialog穿戴式设备应用da14580
简述
DAILOG DA14580是针对无线智能产品设计的一款低功耗蓝牙芯片，具有32位ARM Cortex M0™ 处理器***的Blue-tooth® Smart协议栈。应用于智能穿戴式设备、蓝牙手表、无线键盘、无线鼠标、平板电脑、手机、笔记本电脑等多个模块电路。
通过蓝牙 4.0 和 4.1 技术突破障碍
电池续航时间长
DA14580的收发电流仅为4.9 mA——比其它同类蓝牙智能解决方案低50%，也就是说，其电池续航时间延长了一倍。此外，DA14580 的运行电压低至0.9V：是在完全自控系统中采集能源的***选择。
系统成本降低
DA14580采用晶圆级芯片尺寸包装，尺寸仅为2.5 x 2.5 x 0.5毫米，只需5个外部组件，可采用一块碱性、镍锰或纽扣电池——让用户获得体积小、具有特色的产品。
DA14580的高集成度（包括一块嵌入式32位MCU、内存和丰富的外设）确保少的外部组件数量。结合集成的功耗管理器件和较小型电池的能力，这款产品将物料成本（(BoM)，能够让您开发出低成本、高功能的系统。
简化的设计
作为 SmartBond™系列产品之一，DA14580 的设计***简单，无需外部MCU即可支持完全托管的应用，并且具有完整的开发环境和 Dialog 的 SmartSnippets™ 软件支持。此外，DA14580还可用于结构紧凑、完全认证的模块中，加快了产品上市的时间，无需 RF 领域的专业经验。
主要特点
• 完全单模的蓝牙 4.0 和 4.1 片上系统（(SoC)
• 功能强大的 32位 ARM Cortex-M0 微控制器
• ***的功耗水平
- 收发电流为4.9 mA，电池电压为3 V，输出功率为0 dBm
- 深度睡眠模式下的电流低于600 nA，电压为3 V
• ***的 93 dBm 链路预算
• 0.9 – 3.3 V运行电压
• 硬件 AES-128 加密引擎
• 单引脚天线接口
• 32 位 GPIO
•可选紧凑封装
- WL-CSP34 2.5 x 2.5毫米
- QFN40:5 x 5毫米
- QFN48:6 x 6毫米
---------------------------------------------------------------------------------------
专业射频元件---蓝牙/Zigbee/2.4无线芯片全系列
Dialog |
DA14580-01AT2、DA14580-01A32、DA14580-01UNA、DA14580-01WC2、DA14582-01KA1、DA14582-01KA2、DA14583-01F01AT2等 |
TI |
CC2530、CC2538、CC2540、CC2541、CC2591、CC2511、CC2640、CC2650、CC2630等 |
NORDIC |
NRF51822、NRF52832、NRF51802、NRF51422、NRF24LE1、NRF24L01、NRF52840等 |
MICREL |
MICRF213AYQS、MICRF211AYQS、MICRF112YMM、MICRF113YM6等 |
乐鑫 |
ESP8266EX、ESP32-DOWD、ESP32-DOWDQ6、ESP32-WROOM-32、ESP32-WROOM-32U、ESP32-WROVER、ESP32-WROVER-I、ESP32-WROOM-B、ESP32-WROOM-IB等 |
PMICROTX |
PL1167等 |
配 套 提 供 | 无线RF芯片 | CC2530F256RHAR CC2540F256RHAR CC2541RHAR DA14580 NRF51822-QFAA NRF51822-CEAA PL1167 ESP8266 |
陶瓷天线 | AN3216 AN2051 AN6520 AN9520 AN1003 | |
巴伦滤波器 | BAL-NRF01D3 BAL-NRF02D3 BALF-NRF01D3 | |
晶振 | 32.768KHZ 32MHZ |
