系列:标准 | 品牌:TONTEK | 型号:TTP223-DO8 |
类型:驱动IC | 功率:标准 | 驱动芯片类型:电容触摸感应ic |
针脚数:标准 | 用途:标准 | 封装:sop8 |
批号:2018+ | 特色服务:提供通泰触摸1-16键芯片 | 产品说明:标准 |
货号:TTP223-DO8 | 是否跨境货源:否 | 包装:管装 |
通泰 单通道触摸IC芯片TTP223-DO8单键触摸IC 触摸感应按键芯
单触摸键检测 IC
TTP223型号及封装 特征:
TTP223-BA6 SOT23-6 通用单键触摸芯片
TTP223N-BA6 SOT23-6 高灵敏度单键触摸芯片
TTP223-HA6 SOT23-6 带16S复位功能单键触摸芯片
TTP223N-HA6 SOT23-6 带16S复位功能单键触摸芯片 高灵敏度

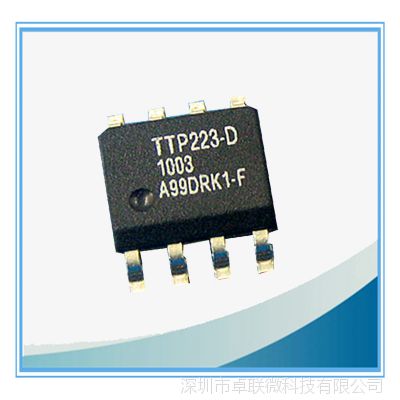

TTP223-DO8 SOP8
概述
TTP223/TTP223N TonTouchTM是触摸键检测IC,提供1个触摸键。触摸检测IC是为了用可
变面积的键取代传统的按钮键而设计的。 低功耗和宽工作电压是触摸键在DC和AC应用的特点。
特点
工作电压 2.0V~5.5V
工作电流 @VDD=3V,无负载,SLRFTB=1
低功耗模式下典型值1.5uA,***值3.0uA
快速模式下典型值3.5uA,***值7.0uA
@VDD=3V,无负载,SLRFTB=0
低功耗模式下典型值2.0uA,***值4.0uA
快速模式下典型值6.5uA,***值13.0uA
最长响应时间大约为快速模式下60mS,低功耗模式下220mS @VDD=3V
灵敏度可由外部电容(0~50pF)调节
由选择管脚(SLRFTB管脚)提供两个采样长度的选择
人体触摸检测稳定,可取代传统的直接的开关键
由选择管脚(LPMB管脚)提供快速模式和低功耗模式的选择
由选择管脚(TOG管脚)提供直接模式、触发模式的选择
同时还保留漏极开路(Open Drain)输出模式,OPDO管脚为漏极开路(Open Drain)输
出, Q管脚为CMOS输出
各输出模式都可通过选择管脚(AHLB管脚)选择高电平或者低电平有效
由选择管脚(MOTB管脚)提供100sec最长输出时间选择
有外部上电复位管脚(RST管脚)
上电之后需要约0.5sec的稳定时间,此时间段内不要对键进行触摸,
此时所有功能都被禁止
始终进行自校准
在快速模式下,当Key没有被触摸时或Key被触摸之后IC重新校正时间约为4.0sec.
在低功效模式下,当Key没有被触摸时其校正时间同样约为4.0sec,当Key被触摸之后,
其重新校正时间必需是Key被释放之后约16 sec.
TTP223N的灵敏度比TTP223好
但TTP223N的稳定度比TTP223差
应用
广泛消费性产
按钮键取代品
-------------------------------------------------------------------------------------------
台湾通泰TONTEK触摸检测IC全系列
价格优势、供货稳定,能提供技术支持,承接LED触摸台灯/小家电触摸方案开发!
