| 系列：TTP223E | 品牌：TONTEK | 型号：TTP223E-BA6 |
| 类型：驱动IC | 功率：标准 | 驱动芯片类型：电容触摸感应ic |
| 针脚数：6 | 用途：单键触摸芯片 | 封装：SOT23-6 |
| 批号：2017+ | 特色服务：单键触摸IC | 产品说明：TTP223-BA6升级版 |
| 货号：TTP223E-BA6 | 是否跨境货源：否 | 包装：卷带 |

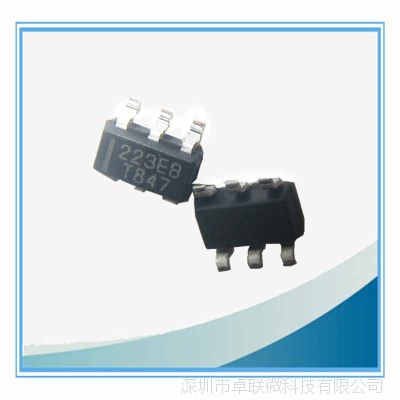

TTP223E-BA6 单键触摸芯片单通道低功耗电容触摸IC TTP223升级版
（此款芯片不能用在市电经开关电源、电源适配器稳压供电之电路中）
TM 是单按键触摸检测芯片, 稳定的触摸检测效果可以广泛的满足
不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可
依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC
应用上的特性 。
特 点
工作电压 2.0V ~ 5.5V
工作电流 @VDD=3V﹐无负载
低功耗模式下典型值 2.0uA***值 4.0uA
最长响应时间大约为低功耗模式 220ms @VDD=3V
可以由外部电容 (1~50pF) 调整灵敏度
稳定的人体触摸检测可取代传统的按键开关
提供低功耗模式
提供输出模式选择 (TOG pin)可选择直接输出或锁存 (toggle) 输出
提供最长输出时间约 100 秒(±50%)
Q pin 为 CMOS 输出﹐可由 (AHLB pin) 选择高电平输出有效或低电平输出有效
上电后约有 0.5 秒的稳定时间﹐此期间内不要触摸 检测点﹐ 此时所有功能都被禁止
自动校准功能
刚上电的 8 秒内约每 1 秒刷新一次参考值﹐若在上电后的 8 秒内有触摸按键或 8 秒后仍未触摸
按键，则重新校准周期切换为 4 秒
应用范围
各种消费性产品
取代按钮按键
-------------------------------------------------------------------------------------------
